تیتانیوم با خلوص بالا و مزایای اصلی آن چیست؟

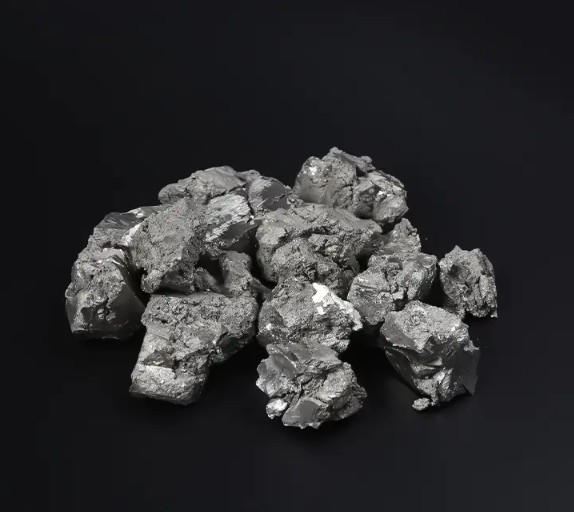

خلوص بالا تیتانیوم به مواد فلزی تیتانیوم با خلوص اطلاق می شود 4N (99.99%) و بالاتر با تیتانیوم با درجه خلوص 5N (99.999%) که نشان دهنده استاندارد فعلی تولید صنعتی است. در مقایسه با تیتانیوم خالص تجاری معمولی (با خلوص تقریباً 99.5%)، تیتانیوم با خلوص بالا دارای ناخالصی بسیار کم است و آن را در زمینه های پیشرفته مانند نیمه هادی ها، هوافضا و کاربردهای پزشکی غیرقابل جایگزین می کند.

شاخص های کلیدی عملکرد

مزایای اصلی تیتانیوم با خلوص بالا در سه بعد منعکس شده است:

• خلوص فوق العاده بالا : تیتانیوم با درجه خلوص 5N دارای ناخالصی کل زیر 10ppm است که الزامات سختگیرانه برای اهداف کندوپاش نیمه هادی را برآورده می کند.
• مقاومت در برابر خوردگی قوی : در محیط های خورنده قوی مانند اسید کلریدریک و اسید سولفوریک پایدار می ماند و نرخ خوردگی سالانه کمتر است. 0.001 میلی متر
• خواص مکانیکی عالی : استحکام کششی می رسد 345-550MPa در حالی که چگالی کم را حفظ می کند 4.51 گرم بر سانتی متر مکعب

چرا تیتانیوم با خلوص بالا برای ساخت پیشرفته حیاتی است؟

در رقابت جهانی برای تولید پیشرفته، خلوص مواد به طور مستقیم سقف عملکرد محصولات را تعیین می کند. برای مثال، در تولید تراشه های نیمه هادی، افزایش خلوص هدف کندوپاش از 4N به 5N می تواند عملکرد تراشه را بهبود بخشد. 15 تا 20 درصد ، زیرا ناخالصی های مغناطیسی مانند آهن و نیکل با مسیرهای مهاجرت الکترون تداخل می کنند.

محرک های تقاضای صنعت

ارزش استراتژیک تیتانیوم با خلوص بالا از روندهای صنعتی زیر ناشی می شود:

1. گره‌های فرآیند نیمه‌رسانا تا 3 نانومتر و کمتر پیشروی می‌کنند و برای افزایش خلوص هدف از 4N به 5N-6N نیاز دارند.
2. نسبت رانش به وزن موتور هوای مورد نیاز بیش از 12:1، که نیاز به آلیاژهای تیتانیوم با خلوص بالا برای کاهش وزن ساختاری دارد.
3. استانداردهای ایمپلنت پزشکی در حال ارتقاء است، که به محتوای اکسیژن مواد تیتانیوم در زیر نیاز دارد 500ppm برای اطمینان از زیست سازگاری

تولید صنعتی تیتانیوم با درجه خلوص فوق العاده بالا درجه 5N

تولید صنعتی تیتانیوم با درجه خلوص 5N یک چالش فنی جهانی است. در حال حاضر، تنها تعداد انگشت شماری از شرکت ها در سراسر جهان، با فرآیندهای تولیدی که چندین تکنیک تصفیه پیشرفته را ادغام می کنند، بر فناوری اصلی تسلط دارند.

مسیر اصلی فرآیند تولید

فرآیند تولید جریان اصلی یک مسیر فناوری ترکیبی را اتخاذ می کند پالایش الکترولیتی نمک مذاب و ذوب پرتو الکترونی خلاء :

• پالایش الکترولیتی نمک مذاب : در سیستم نمک مذاب در دمای 600-900 درجه سانتی گراد، الکترولیز ناخالصی هایی مانند اکسیژن، نیتروژن و آهن را از تیتانیوم اسفنجی یونیزه و جدا می کند و خلوص را از درجه 2N به 4N افزایش می دهد.
• ذوب پرتو الکترونی خلاء (EBM) : در یک محیط خلاء بالا 10-3Pa، پرتوهای الکترونی پرانرژی شمش‌های تیتانیوم را بمباران می‌کنند و باعث می‌شوند ناخالصی‌های نقطه جوش پایین (مانند منیزیم و کلر) تبخیر شوند و تا درجه 5N خالص شوند.
• پالایش منطقه : برای نیازهای خاص خلوص فوق‌العاده بالا (6N-7N)، پاس‌های پالایشی چند ناحیه‌ای به حذف نهایی ناخالصی‌های ردیابی می‌شوند.

نقاط بحرانی کنترل کیفیت

از تهیه مواد خام تا تحویل محصول، سیستم کنترل کیفیت کامل فرآیند شامل عناصر اصلی زیر است:

1. طیف ناخالصی قبل از بازرسی تیتانیوم اسفنجی خام، با اطمینان از محتوای اکسیژن اولیه زیر 0.05٪
2. نظارت بر زمان واقعی راندمان جریان در طول الکترولیز، حفظ نوسانات دمای سلول الکترولیتی در ± 5 درجه سانتیگراد
3. تشخیص محتوای ناخالصی آنلاین با استفاده از طیف‌سنجی فلورسانس اشعه ایکس (XRF) در طول ذوب پرتو الکترونی
4. تجزیه و تحلیل عناصر کامل محصولات نهایی با استفاده از طیف‌سنجی جرمی تخلیه تابشی (GDMS) با محدودیت‌های تشخیص در سطح ppb

صنایع محرک تقاضا برای خلوص بالا تیتانیوم

خلوص بالا titanium applications have expanded from traditional aerospace to strategic emerging industries such as semiconductors, medical devices, and new energy, forming a diversified market landscape.

نیمه هادی ها و اطلاعات الکترونیکی

در تولید تراشه، اهداف کندوپاش تیتانیوم با خلوص بالا برای رسوب لایه های نازک تیتانیوم به عنوان لایه های مانع و لایه های چسبنده استفاده می شود. با ارتقاء اندازه ویفر از 8 اینچ به 12 اینچ، مصرف تک هدف بیش از 40% . اهداف تیتانیوم درجه 5N مقاومت لایه نازک زیر را تضمین می کنند 50μΩ·cm ، نیازهای دقت را برای فرآیندهای زیر 7 نانومتر برآورده می کند.

هوافضا و دفاع

خلوص بالا titanium alloys are used to manufacture aero-engine compressor blades and fuselage load-bearing structures. For a typical commercial aircraft, titanium alloy accounts for 9 تا 15 درصد وزن ساختاری، با نسبت اجزای تیتانیوم با خلوص بالا سال به سال افزایش می یابد. قدرت خاص آن (قدرت/چگالی) می رسد 240MPa·cm³/g ، عملکرد قابل توجهی نسبت به آلیاژهای آلومینیوم و فولاد دارد.

دستگاه های پزشکی و ایمپلنت های زیست پزشکی

زیست سازگاری تیتانیوم با خلوص بالا از فیلم سطح اکسید TiO2 متراکم آن ناشی می شود. داده های بالینی نشان می دهد که پروتزهای هیپ ساخته شده از مواد تیتانیوم درجه 5N دارای نرخ بقای 15 ساله بیش از 95% ، بسیار بالاتر از نرخ 85٪ برای مواد تیتانیوم معمولی است. زمان استئواینتگراسیون ایمپلنت دندان را می توان از 6 ماه به کاهش داد 3-4 ماه .

تجهیزات شیمیایی و انرژی های نو

در صنعت کلر قلیایی و نمک زدایی آب دریا، تجهیزات تیتانیوم با خلوص بالا عمر مفیدی بیش از حد دارند. 20 سال ، 3-5 برابر طولانی تر از تجهیزات فولادی ضد زنگ معمولی است. در بخش انرژی هیدروژن، تیتانیوم با خلوص بالا به عنوان ماده الکترود الکترولیز عمل می‌کند که قادر به مقاومت در برابر ضربه‌های مداوم جریان بالا برای بیش از حد است. 2000 ساعت بدون خوردگی قابل توجه

انتخاب مناسب مشخصات محصول تیتانیوم با خلوص بالا

سناریوهای مختلف کاربرد دارای الزامات متفاوتی برای خلوص، شکل و عملکرد تیتانیوم با خلوص بالا هستند. پارامترهای فنی زیر باید به طور جامع در هنگام انتخاب در نظر گرفته شوند:

ملزومات خدمات سفارشی سازی

برنامه های کاربردی سطح بالا معمولاً به مشخصات غیر استاندارد نیاز دارند. پارامترهای زیر باید به وضوح برای سفارشات سفارشی تعریف شوند:

• درجه خلوص هدف و الزامات کنترل عنصر خاص
• تلورانس های ابعادی هندسی (معمولاً به 0.05± میلی متر نیاز دارند)
• زبری سطح (اهداف نیمه هادی به Ra<0.4μm نیاز دارند)
• اندازه دانه و کنترل جهت (قطعات هوافضا به درجه 6-8 ASTM نیاز دارند)

موانع فنی و روندهای توسعه آتی

صنعت جهانی تیتانیوم با خلوص بالا ساختار بسیار متمرکزی را نشان می‌دهد که تنها تعداد کمی از شرکت‌ها قادر به تولید صنعتی درجه ۵N هستند. این وضعیت ناشی از موانع فنی بسیار بالا و نیازهای سرمایه گذاری سرمایه است.

موانع فنی اصلی

دستیابی به درجه خلوص 5N مستلزم پیشرفت در چالش های فنی زیر است:

1. طراحی فرمول سیستم نمک مذاب: تعادل رسانایی، فرار، و خورندگی، با چرخه های تحقیق و توسعه معمولاً بیش از حد 5 سال
2. محدودیت های سیستم خلاء: ذوب پرتو الکترونی مستلزم حفظ سطوح خلاء 10-3Pa است، با سرمایه گذاری تجهیزات بیش از حد. 50 میلیون یوان
3. قابلیت تجزیه و تحلیل ردیابی: به GDMS، ICP-MS و سایر تجهیزات نیاز دارد، با هزینه های تشخیص تک واحدی بیش از حد. 3 میلیون یوان
4. پایداری فرآیند: نوسانات خلوص دسته به دسته باید در 0.0005±٪ کنترل شود.

مسیرهای توسعه آینده

خلوص بالا تیتانیوم فناوری به سمت خلوص بالاتر، هزینه کمتر و کاربردهای گسترده تر در حال تکامل است:

• پیشرفت درجه 6N-7N : از طریق الکترولیز حالت جامد و فناوری پالایش پلاسما، نمونه‌های درجه 7N در آزمایشگاه‌ها تهیه شده‌اند که انتظار می‌رود تولید دسته‌ای کوچک قبل از سال 2030 باشد.
• فرآیندهای سبز : توسعه سیستم های نمک مذاب در دمای پایین برای کاهش بیش از حد مصرف انرژی 30% و کاهش انتشار محصولات جانبی مانند گاز کلر
• تولید افزودنی پودر اختصاصی : توسعه پودر تیتانیوم کروی با خلوص بالا با محتوای اکسیژن در زیر 800ppm برای فرآیندهای SLM و EBM
• بازیافت و استفاده مجدد : ایجاد سیستم های بازیافت قراضه تیتانیوم با خلوص بالا برای خالص سازی و استفاده مجدد از ضایعات هدف، کاهش هزینه های مواد خام توسط 40%
