تک کریستال: ساختار، روش‌های رشد و کاربردهای صنعتی

از یک متالورژیست بپرسید که چرا پره های توربین جت به صورت تک کریستال ریخته می شود، و پاسخ به یک واقعیت می رسد: مرزهای دانه جایی است که مواد ابتدا از بین می روند. در دماهای بالاتر از 1000 درجه سانتیگراد، این ناهماهنگی‌های مقیاس اتمی به مکان‌های هسته‌زایی برای حفره‌ها و شکاف‌های خزشی تبدیل می‌شوند. مرزهای دانه را به طور کامل حذف کنید، و همان آلیاژ مبتنی بر نیکل می تواند تقریباً 100 درجه سانتی گراد گرمتر از معادل ریخته گری معمولی خود عمل کند.

همین استدلال باعث پیشبرد صنعت نیمه هادی ها می شود. یک ویفر سیلیکونی 300 میلی‌متری باید از یک شمش تک کریستالی بریده شود زیرا هر مرز دانه در زیر ترانزیستور حامل‌های بار را پراکنده می‌کند و نقص‌های الکتریکی ایجاد می‌کند. تک بلورها یک کنجکاوی آزمایشگاهی طاقچه نیستند. آنها شالوده ساختاری الکترونیک مدرن، نیروی محرکه هوافضا و اپتیک دقیق هستند. این مقاله توضیح می‌دهد که یک کریستال در واقع چیست، روش‌های رشد مرسوم چگونه کار می‌کنند، تک‌کریستال‌ها در کجا بیشترین ارزش را دارند، و چه چیزی را باید قبل از تعیین یا خرید آن‌ها بررسی کنیم.

تک کریستال چیست؟

تک کریستال جامدی است که در آن شبکه بلوری پیوسته و بدون وقفه در کل حجم است. آرایش تناوبی اتم ها در سه بعدی بدون گسست تکرار می شود، به همین دلیل است که گاهی اوقات یک بلور به عنوان یک دانه غول پیکر توصیف می شود. هیچ مرز دانه ای، هیچ ناحیه ی نادرست، و هیچ ناپیوستگی ساختاری در مقیاس شبکه وجود ندارد.

این تعریف تک کریستال ها را از دو سازه های حالت جامد دیگر جدا می کند که مهندسان معمولاً از بین این دو انتخاب می کنند:

پیامد عملی این یکنواختی قابل پیش بینی است. در یک کریستال، مدول الاستیک، هدایت الکتریکی و انبساط حرارتی را می توان به عنوان تابعی از جهت کریستالوگرافی بیان کرد. در یک بخش پلی کریستالی، این ویژگی ها در میلیون ها دانه با جهت گیری تصادفی به طور میانگین محاسبه می شوند، بنابراین عملکرد اوج جهت ناپدید می شود.

چرا حذف مرزهای دانه عملکرد را بهبود می بخشد؟

نتیجه اول: مرزهای دانه ضعیف ترین حلقه در ریزساختار مواد هستند و حذف آنها استحکام در دمای بالا، رفتار الکتریکی و شفافیت نوری را بهبود می بخشد. مرز دانه ها مناطق پر انرژی با بسته بندی اتمی نامنظم هستند. ناخالصی ها تمایل دارند در آنجا جدا شوند، نابجایی ها در آنجا انباشته می شوند و شکاف ها در امتداد آنها پخش می شوند. سه صنعت اثر عملی را نشان می دهند.

پره های توربین تک کریستالی

در بخش داغ توربین گاز، پره ها و پره ها از سوپرآلیاژهای نیکل ساخته می شوند. مسیر توسعه از ریخته گری هم محور به ستون های جامد جهت دار و در نهایت به تک بلورها منتقل شده است. بهبود قابل اندازه گیری است:

افزایش تقریباً 100 درجه سانتی‌گراد در قابلیت دما مستقیماً به راندمان بالاتر توربین و سوزاندن سوخت کمتر ترجمه می‌شود، به همین دلیل است که تقریباً هر موتور هوایی مدرن در اولین مراحل توربین خود از پره‌های تک کریستالی استفاده می‌کند.

ویفرهای نیمه هادی

در تولید تراشه، ویفر سیلیکونی از یک شمش تک کریستالی که به روش چوکرالسکی رشد می‌کند، بریده می‌شود. هر مرز دانه در ناحیه فعال به عنوان مرکز نوترکیبی عمل می کند و باعث جریان نشتی و کاهش عملکرد می شود.

شفافیت نوری

در اپتیک، یاقوت کبود تک کریستالی از اشعه ماوراء بنفش تا مادون قرمز میانی شفاف است و از نظر مکانیکی به اندازه کافی برای پنجره ها و گنبدها قوی است. شکل پلی کریستالی در بهترین حالت نیمه شفاف است، زیرا مرزهای دانه نور را پراکنده می کنند.

چگونه تک کریستال ها رشد می کنند

همه روش های رشد در یک اصل مشترک هستند: آنها انجماد را کنترل می کنند به طوری که یک هسته یا یک بلور بذر بر فرآیند غالب باشد و هیچ دانه جدیدی در مقابل جبهه انجماد تشکیل نشود. سه روش بیشتر تولیدات صنعتی را پوشش می دهد.

ماده اولیه حد بالایی کیفیت کریستال را تعیین می کند. در رشد سیلیکون Czochralski، ماده اولیه سیلیکون پلی کریستالی است که با خلوص 99.9999999 درصد تصفیه شده است. در ریخته‌گری بریگمن تیغه‌های سوپرآلیاژ، مذاب اصلی حاوی نیکل، کبالت، نیوبیم و سایر عناصر به‌دقت تصفیه‌شده است. هر ناخالصی در بار در مرزها جدا می شود یا در کریستال در حال رشد به دام می افتد. برای محققان و تولیدکنندگان در مقیاس کوچکتر که با تیتانیوم کار می کنند، یک ماده اولیه با مشخصه خوب با مورفولوژی کریستالی کنترل شده توسعه فرآیند را کوتاه می کند. CRNMC کریستال‌های تیتانیوم را با خلوص مستند عرضه می‌کند، بنابراین مشتریان مجبور نیستند به تنوع لات به لات معمولی اسفنج تیتانیوم کالا تکیه کنند.

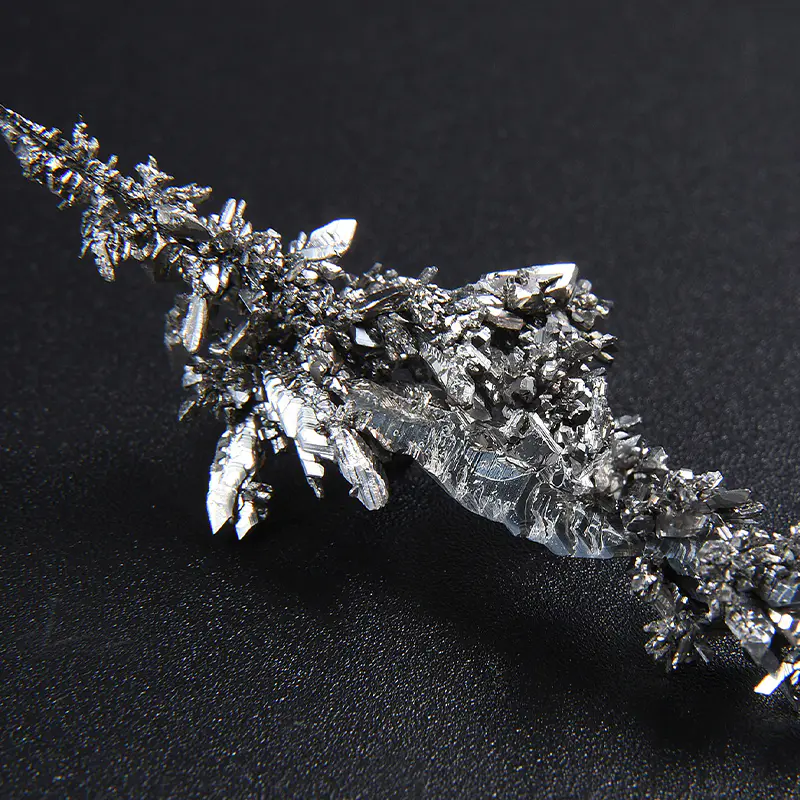

تیتانیوم تک کریستالی با خلوص بالا برای تحقیقات و رسوب گذاری پیشرفته این کریستال تیتانیوم خلوص 99.98 تا 99.99 درصد را با مورفولوژی کریستالی کنترل شده ارائه می دهد، که آن را به یک ماده اولیه قابل اعتماد برای اهداف کندوپاش نیمه هادی و کاربردهای تحقیقاتی تخصصی تبدیل می کند. مشاهده محصول →

کاربردهای صنعتی تک بلورها

تک کریستال ها در هر جایی که نیاز به ثبات ویژگی، عملکرد جهت یا خلوص فوق العاده باشد استفاده می شود. توزیع تقریبی تقاضای صنعتی در زیر نشان داده شده است. ارزش ها گویا هستند

صنعت نیمه هادی

ویفرهای سیلیکونی بزرگترین محصول تک کریستالی از نظر حجم هستند. فراتر از خود ویفر، زنجیره تامین نیمه هادی به مواد کریستالی به اشکال دیگر بستگی دارد: اهداف کندوپاش برای رسوب بخار فیزیکی به ساختار دانه کنترل شده و خلوص بالا برای دستیابی به ضخامت لایه یکنواخت نیاز دارند، و اهداف مسی با اندازه دانه ثابت به طور گسترده برای متالیزاسیون به هم استفاده می شوند. این مواد با تلورانس های محدود ساخته می شوند زیرا یک نقص در یک هدف می تواند کل روند رسوب گذاری را مختل کند. را بخش مواد نیمه هادی سایت ما فرم ها و نمرات محصول مربوطه را فهرست می کند.

هدف کندوپاش مس با خلوص فوق العاده بالا برای پوشش دقیق این هدف مسی با خلوص 99.999-99.9999٪ و ابعاد قابل تنظیم، رسوب یکنواخت فیلم را در فرآیندهای پوشش نیمه هادی و نوری تضمین می کند و آلودگی و نقص را کاهش می دهد. مشاهده محصول →

هوافضا و تولید برق

تیغه‌های سوپرآلیاژ تک کریستالی شناخته‌شده‌ترین کاربرد هوافضا هستند، اما آلیاژهای با دمای بالا نیز به افزوده‌های فلز نسوز متکی هستند. به عنوان مثال، نیوبیم فازهای تقویتی پایدار را تشکیل می دهد و مقاومت در برابر خزش را در سوپرآلیاژهای مبتنی بر نیکل بهبود می بخشد. همان خواصی که نیوبیم را در آلیاژهای با تکنولوژی بالا حیاتی می کند، در مورد آهنرباهای ابررسانا و اجزای هوافضا نیز صدق می کند. ردیابی آلودگی در افزودنی نیوبیم می تواند تعادل فاز آلیاژ را بی ثبات کند، بنابراین سازندگان موتور محدودیت های ناخالصی دقیقی را برای هر دسته مشخص می کنند. برای بررسی دقیق تر، مقاله ما در خواص نیوبیوم توضیح می دهد که چرا این فلز در بسیاری از طرح های با دمای بالا ظاهر می شود.

شمش نیوبیم با خلوص بالا با اندازه بزرگ برای استفاده از آلیاژ و نیمه هادی این شمش نیوبیم 99.99 درصد خالص، تا 400 میلی‌متر و 2 تن موجود است، از افزودن‌های فلزات نسوز ثابت در سوپرآلیاژها پشتیبانی می‌کند و به عنوان یک ماده خام کلیدی برای اهداف کندوپاش با درجه نیمه‌رسانا عمل می‌کند. مشاهده محصول →

اپتیک و فوتونیک

تک کریستال های یاقوت کبود، فلوراید کلسیم و YAG (گارنت آلومینیوم ایتریوم) در سیستم های لیزری، پنجره های مادون قرمز و لنزهای دقیق استفاده می شوند زیرا یکنواختی آنها ضریب شکست و جذب را در سراسر دیافراگم نوری ثابت نگه می دارد.

هنگام خرید مواد کریستالی چه مواردی را باید مشخص کنید

خریدارانی که تک کریستال یا مواد اولیه با درجه کریستال تهیه می کنند معمولاً چهار پارامتر را ارزیابی می کنند: خلوص، جهت گیری، یکپارچگی ساختاری و مستندات.

1. درجه خلوص. خلوص معمولاً در نه بیان می شود: 99.99٪ (4N)، 99.999٪ (5N) و 99.9999٪ (6N). تفاوت آکادمیک نیست. در سطوح 6N، ناخالصی‌های منفرد در غلظت‌های قسمت در میلیون یا کمتر وجود دارند و هر 9 عدد اضافی هزینه پالایش را به‌طور قابل‌توجهی افزایش می‌دهد.
2. جهت کریستالوگرافی از آنجا که ناهمسانگردی یکی از دلایل استفاده از یک کریستال است، جهت گیری باید برای ویژگی مورد نظر تعریف شود. به عنوان مثال، یک پنجره یاقوت کبود برای یک گنبد تحت فشار، اغلب با محور نوری عمود بر صفحه پنجره رشد می کند.
3. تراکم نقص نابجایی ها، رسوبات و آخال ها عملکرد الکترونیکی و مکانیکی را کاهش می دهند. روش‌های مشخص‌سازی مانند پراش اشعه ایکس و اچ ترجیحی چگالی چنین نقص‌هایی را نشان می‌دهند.
4. قابلیت ردیابی یک تامین کننده مسئول یک گواهی تجزیه و تحلیل با تجزیه ناخالصی هر عنصر ارائه می دهد، نه فقط یک عدد خلوص سرفصل.

رابطه بین خلوص خوراک و عملکرد پایین دست مستقیم است. نمودار زیر تأثیر معمول خلوص شروع را بر کسری از کریستال های بدون نقص در یک کمپین رشد نشان می دهد.

اینجاست که عمق فرآیند تامین کننده فلز اهمیت دارد. شرکتی که تصفیه، ذوب، ریخته‌گری و ماشین‌کاری را در داخل انجام می‌دهد، می‌تواند کل زنجیره از مواد خام تا محصول نهایی را کنترل کند و می‌تواند نتیجه را با آزمایش خلوص تأیید کند. CRNMC این مدل را برای تیتانیوم، نیکل، مس، نیوبیوم و سایر فلزات ویژه اعمال می کند، به همین دلیل است که محصولات آن به عنوان مواد اولیه و محصولات کریستالی در کاربردهای سخت مورد استفاده قرار می گیرند.

سوالات متداول

تفاوت بین یک کریستال و یک ماده پلی کریستالی چیست؟

یک کریستال یک شبکه اتمی پیوسته و ناگسستنی در کل حجم خود دارد، بدون مرز دانه. یک ماده چند کریستالی از بلورهای کوچک یا دانه‌هایی تشکیل شده است که در مرزهای دانه به هم می‌رسند. مرزهای دانه به‌عنوان مانعی برای انتقال الکترون، مکان‌هایی برای جداسازی ناخالصی‌ها و مسیرهایی برای انتشار ترک عمل می‌کنند، به همین دلیل است که کریستال‌های منفرد اغلب زمانی که این ویژگی‌ها اهمیت دارند، بهتر از مواد پلی‌کریستالی عمل می‌کنند.

چرا از تک کریستال ها در پره های توربین استفاده می شود؟

تیغه های تک کریستالی مرزهای دانه را حذف می کنند که در غیر این صورت آلیاژ را در دمای بالا ضعیف می کند. تیغه تک‌کریستالی مبتنی بر نیکل می‌تواند حدود 100 درجه سانتی‌گراد گرم‌تر از تیغه‌های ریخته‌گری شده معمولی کار کند، که باعث بهبود راندمان موتور و کاهش مصرف سوخت می‌شود.

خلوص در فلزات درجه کریستال چگونه اندازه گیری می شود؟

خلوص معمولاً به صورت درصدی مانند 99.99٪ (4N) یا 99.999٪ (5N) گزارش می شود، و بقیه شامل عناصر کمیاب است. طیف سنجی جرمی تخلیه تابشی (GDMS) و طیف سنجی جرمی پلاسما جفت شده القایی (ICP-MS) روش های رایجی هستند که برای تعیین کمیت هر عنصر کمیاب استفاده می شوند. گواهی تجزیه و تحلیل باید این مقادیر را دسته به دسته فهرست کند.

آیا هر فلزی را می توان به صورت تک کریستال تولید کرد؟

در اصل، بیشتر فلزات کریستالی را می توان به صورت تک کریستال رشد داد، اما دشواری عملی و هزینه آن بسیار متفاوت است. سیلیکون، یاقوت کبود و چند اکسید در حجم های صنعتی رشد می کنند. سوپرآلیاژهای نیکل به صورت اجزای تک کریستالی ریخته می شوند. فلزات واکنش پذیر مانند تیتانیوم و نیوبیم چالش بیشتری دارند زیرا نقطه ذوب آنها بالا است و تمایل آنها به اکسیژن، نیتروژن و کربن به تجهیزات تخصصی نیاز دارد.
